0.6-1KV聚氯乙烯電纜產品介紹
查看次數: 30538
T 瀏覽字號

1、聚氯乙烯絕緣電力電纜

1.1簡介

聚氯乙烯絕緣電力電纜具有較好的電氣性能和機械性能,適用于線路電壓為1.8/3kV以下系統,耐油、耐酸堿性能良好,具有一定的阻燃性能,尤其適用于高落差和垂直敷設的場合,電纜敷設及維護均十分方便,廣泛應用于中低壓輸配電線路系統中。

我公司聚氯乙烯絕緣電力電纜按照國家標準GB/T12706.12008設計制造,同時也滿足國際電工委員會(huì )標準IEC60502的要求,也可根據其它國家標準生產用戶特殊要求的電纜。

1.2聚氯乙烯絕緣電力電纜技術特性

1.2.1  導電線芯長期允許工作溫度不超過70℃,短路時(最長持續時間不超過5秒)電纜導體的最高溫度不超過160℃。

1.2.2  安裝敷設電纜時的環境溫度應不低于0℃,其最小彎曲直徑對于單芯鎧裝電纜為電纜外徑的15倍,單芯無鎧裝電纜為電纜外徑的20倍;對于多芯鎧裝電纜為電纜外徑的12倍,對于多芯無鎧裝電纜為電纜外徑的15倍。

2、電纜型號、名稱及主要用途詳見表2:

(表2



     稱



銅芯

鋁芯

VV

VVR

VLV

聚氯乙烯絕緣聚氯乙烯護套電力電纜

敷設在室內、隧道內、管道中。電纜不能承受機械外力作用。

VY

VLY

聚氯乙烯絕緣聚乙烯護套電力電纜

敷設在室內、隧道內、管道中,有一定防水能力。電纜不能承受機械外力作用。

VV22

VVR22

VV62 VVR62

VLV22 VLV62

聚氯乙烯絕緣金屬帶鎧裝聚氯乙烯護套電力電纜

電纜能承受機械外力作用,但不能承受大的拉力。

VV32

VV72

VLV32

VLV72

聚氯乙烯絕緣細金屬絲鎧裝聚氯乙烯護套電力電纜

可敷設在水中,電纜能承受一定的拉力。

VV42

VLV42

聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜

可敷設在水中,電纜能承受較大的拉力。

3、電纜額定電壓等級、芯數和截面范圍,詳見表3

(表3



芯數

額定電壓0.6/1kV

銅   芯

鋁 芯

標稱截面  mm2

VV  VY  VVR

——

1*

1.5800

——

VLV   VLY

2.5800

VV22  VVR22  VV62  VVR62  VV72

VLV22  VLV62  VLV72

10800

VV    VY  VVR

——

2

1.5400

——

VLV   VLY

2.5400

VV22  VVR22

VLV22

4400

VV   VY  VVR

——

3

1.5300

——

VLV   VLY

2.5300

——

——

——

VV22  VVR22  VV32  VV42

VLV22  VLV32  VLV42

4300

VV  VVR  VY  VV22

VLV   VLY  VLV22

3+1

4300

VV  VVR  VY  VV22

VLV  VLY  VLV22

4

4400

VV  VVR  VY  VV22

VLV  VLY  VLV22

3+2

4300

VV  VVR  VY  VV22

VLV  VLY  VLV22

4+1

4300

VV  VVR  VY  VV22

VLV  VLY  VLV22

5

4400

*注:?jiǎn)涡炬z裝電纜只適用于直流系統,若用于交流系統,鎧裝層應采用非磁性材料,對應的電纜型號為VV62、VV72、VLV62、VLV72。

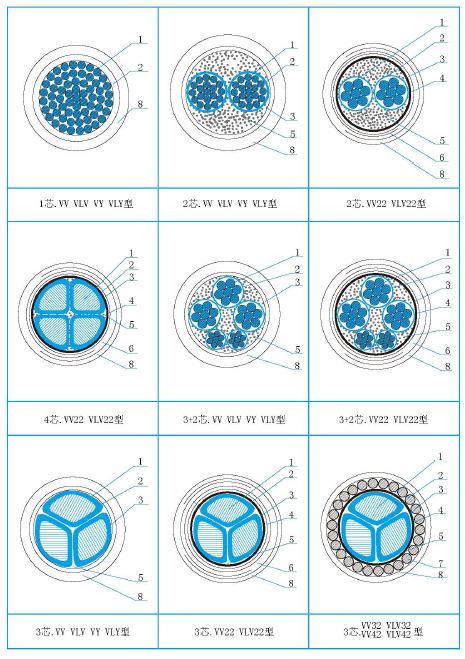

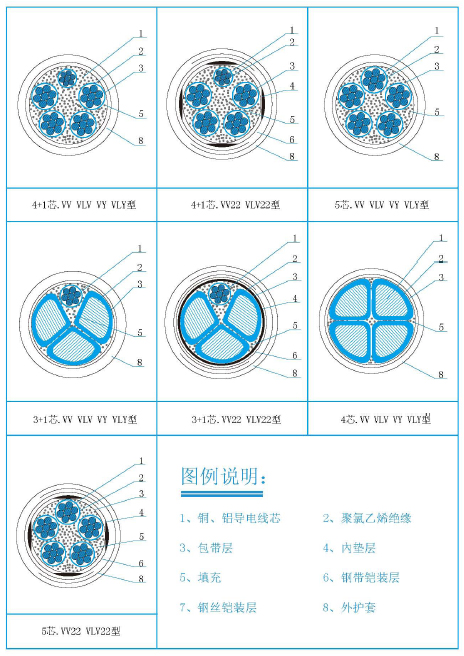

4、0.6/1kV聚氯乙烯絕緣電力電纜結構圖



5  聚氯乙烯絕緣阻燃電力電纜

5.1 阻燃電纜的分類

按照國家按標準GB/T 19666-2005《阻燃和耐火電纜通則》。A類阻燃要求最為嚴格,B類阻燃要求略低于A類阻燃,這兩類阻燃電纜適用于阻燃要求較為嚴格的場合;C類和D類為一般阻燃,適用于大多數一般阻燃要求的場合。用戶在訂購阻燃電纜時,應根據需要在GB/T 19666-2005《阻燃和耐火電纜通則》中10.2條規定的型號“Z”后注明類別代號“A”或“B”或“C”或“D”,例如ZA等。未注明代號者,本公司將視為“C”或“D”類阻燃電纜,例如ZA-VV。

5.2 聚氯乙烯絕緣阻燃電纜的型號

阻燃類:ZA、ZB、ZC、ZD類

ZA- VV、ZA- VV 22、ZA- VV 42;ZB- VV、ZB- VV 22、ZB- VV 32、ZB- VV 42;ZC- VV、ZC- VV 22、ZC- VV 32、ZC- VV 42; ZD- VV、ZD- VV 22、ZD- VV 32、ZD- VV 42………

5.3 耐火阻燃電力電纜的分類

阻燃耐火類:ZAN、ZBN、ZCN、ZDN類。

ZAN耐火阻燃要求最為嚴格,ZBN耐火阻燃要求略低于A類,這兩類阻燃電纜適用于耐火阻燃要求較為嚴格的場合;ZCN、ZDN類為一般耐火阻燃適用于大多數一般耐火阻燃要求的場合。未注明代號者,本公司將視為“CN”或“DN”類耐火阻燃電纜。

耐火電纜只有銅芯。
