架空絕緣電纜產品介紹
查看次數: 26467
T 瀏覽字號

1、架空絕緣電纜產品標準和適用范圍

2、架空絕緣電纜使用特性

3、架空絕緣電纜產品型號、名稱及主要用途表

4、架空絕緣電纜產品規格表

5、架空絕緣電纜結構示意圖

6、架空絕緣電纜結構表

7、架空絕緣電纜主要技術性能

8、架空絕緣電纜使用參數表



1、架空絕緣電纜產品標準和適用范圍

1.1  產品標準

GB/T 12527-2008《額定電壓1kV及以下架空絕緣電纜》

GB/T 14049-2008《額定電壓10kV架空絕緣電纜》

Q/KDL09-2015《額定電壓10kV及以下鋼芯加強鋁導體架空絕緣電纜》

1.2  適用范圍

額定電壓1kV及以下架空絕緣電纜適用于交流額定電壓1kV及以下架空固定敷設電力線路及引戶線等。(當使用直流系統時,該系統的額定電壓應不大于電纜額定電壓的1.5倍)

額定電壓10kV架空絕緣電纜適用于交流額定電壓10kV的架空固定敷設電力線路(軟銅芯產品用于變壓器引下線)。

2、架空絕緣電纜使用特性

2.1  額定電壓1kV及以下架空絕緣電纜

2.1.1  電纜導體的長期允許工作溫度:

聚氯乙烯、聚乙烯絕緣應不超過70℃;

交聯聚乙烯絕緣應不超過90℃。

2.1.2  聚氯乙烯電纜的敷設溫度應不低于0。其余電纜的敷設溫度應不低于-20℃

2.1.3  電纜的允許彎曲半徑:

電纜外徑(D)小于25mm,彎曲半徑不小于4 D;電纜外徑(D)大于或等于25mm的彎曲半徑不小于6 D

2.2  額定電壓10kV架空絕緣電纜

2.2.1  電纜導體的最高長期允許工作溫度:

高密度聚乙烯絕緣:75℃;交聯聚乙烯絕緣:90℃。

2.2.2  短路時(最長持續時間不超過5秒)電纜的最高溫度:

高密度聚乙烯絕緣:150℃;交聯聚乙烯絕緣:250℃。

2.2.3  聚氯乙烯電纜的敷設溫度應不低于0。其余電纜的敷設溫度應不低于-20℃。

2.2.4  電纜的允許彎曲半徑:

單芯電纜為20D+d);多芯電纜為15D+d);

其中:D——電纜實際外徑;d——電纜導體實際外徑

3、產品型號、名稱及主要用途

(表1

電纜型號

電纜名稱

電纜用途

JKV

銅芯聚氯乙烯絕緣架空電纜





架空固定敷設及引戶線等;軟銅芯產品用于變壓器引下線。電纜架設時,應考慮電纜和樹木保持一定距離,電纜運行時,允許電纜和樹木頻繁接觸。

JKLV

鋁芯聚氯乙烯絕緣架空電纜

JKY

銅芯聚乙烯絕緣架空電纜

JKTRY

軟銅芯聚乙烯絕緣架空電纜

JKLY

鋁芯聚乙烯絕緣架空電纜

JKYJ

銅芯交聯聚乙烯絕緣架空電纜

JKTRYJ

軟銅芯交聯聚乙烯絕緣架空電纜

JKLYJ

鋁芯交聯聚乙烯絕緣架空電纜

JKLYJ/B

鋁芯本色交聯聚乙烯絕緣架空電纜

JKLGYJ

加強型鋁芯交聯聚乙烯絕緣架空電纜

JKLY/Q

鋁芯輕型聚乙烯薄絕緣架空電纜

架空固定敷設;電纜架設時應考慮電纜和樹木保持一定距離,電纜運行時,只允許電纜和樹木作短時接觸。

JKLYJ/Q

鋁芯輕型交聯聚乙烯薄絕緣架空電纜

JKLGYJ/Q

架強型鋁芯交聯聚乙烯薄絕緣架空電纜

4、架空絕緣電纜產品規格

(表2

額定電壓kV

電纜型號

芯數

標稱截面mm2



1

JKV  JKY  JKYJ

1

10~400

JKLV  JKLY  JKLYJ

2\4

10~120

JKLV  JKLY  JKLYJ

3+K(A)

10~120(其中:K25~120

JKLGYJ  JKLGV  JKLGY

1

25/4~300/70





10

JKY  JKLY  JKYJ  JKLYJ  JKTRY

  JKTRYJ    JKLYJ/Q    JKLY/Q

1

10~400

JKYJ  JKLYJ  JKTRYJ  JKLTJ

3

25~400

3+KA

25~400(其中:K25~120

JKLGYJ  JKLGYJ/Q

1

25/4~300/70

說明:1、K為承載絞線,按工程設計要求,可任選表中規定截面與主線民間相匹配。2、KA)表示鋼承載絞線。

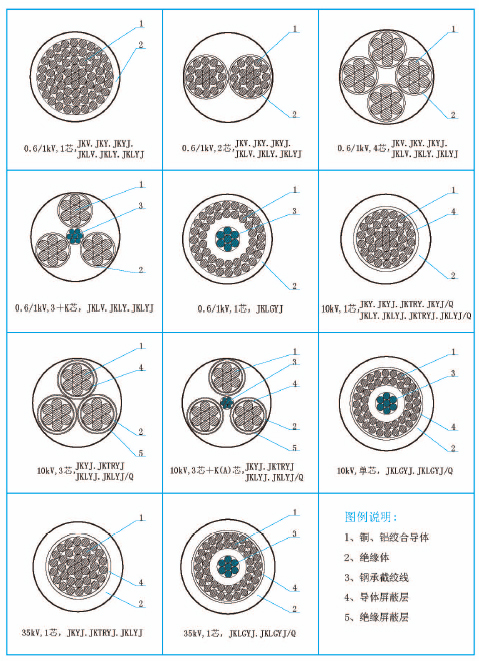

5、架空絕緣電纜結構示意圖
