一、產品簡介

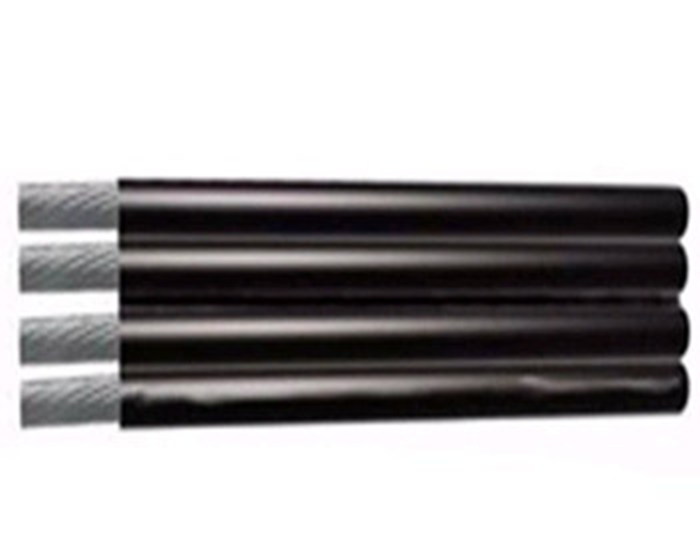

平行集束絕緣導線是一種可減少架空絕緣電纜的供電損耗、增強敷的便利性等的新型產品，其技術創新點是通過特定的生產方式將四根絕緣線芯經帶筋相互連接在一起，組成平行集束。從橫斷面看，四根導線呈正方形對稱或扁形布置，它非常適用于三相四線或單相兩線雙回路供電模式。

平行集束電纜的結構特點是導線束中各線芯相互絕緣并經筋帶連成一體，形成平行集束。它包括相線線芯、中性線芯、絕緣層和筋帶。通常采用四根導線呈正方形對稱及平行排列，也有呈星形排列的，導線之間由絕緣層及筋帶相互平行的連接在一起。其它還有兩等芯、三等芯、四等芯或三大一小等多芯的結構。典型結構如圖，其他結構見Q/GDW 176-2008。

連接筋：CB為橫筋，AB為豎筋

二、產品用途

用于架空固定敷設、引戶線，農網建設、改造和場館建設室內布線用。

三、產品特性

電纜性能指標符合國家電網公司Q/GDW 176-2008《架空平行集束絕緣導線低壓配電線路設計規程》和GB/T 12527-2008《額定電壓1kV及以下架空絕緣電纜》的要求。
